Manuelle Jacquard Programme

Anleitung
zweifarbiger Schlauchjacquard manuell

1

Bildgrösse Höhe x 2 (mit Pixelwiederholung)

2

Horizontale Linien

s1 g1

in neue Ebene

(link: https://library.oiuoiu.ch/media/pages/tools/grids/553a1eb116-1713473357/50_line_horizontal_200x200.bmp text: hier herunterladen)

3

Auswahl Linien auf Höhe 2px

4

Ebene 1 Auswahl in neue Ebene 2 kopieren

5

Farben in Ebene 2 umkehren

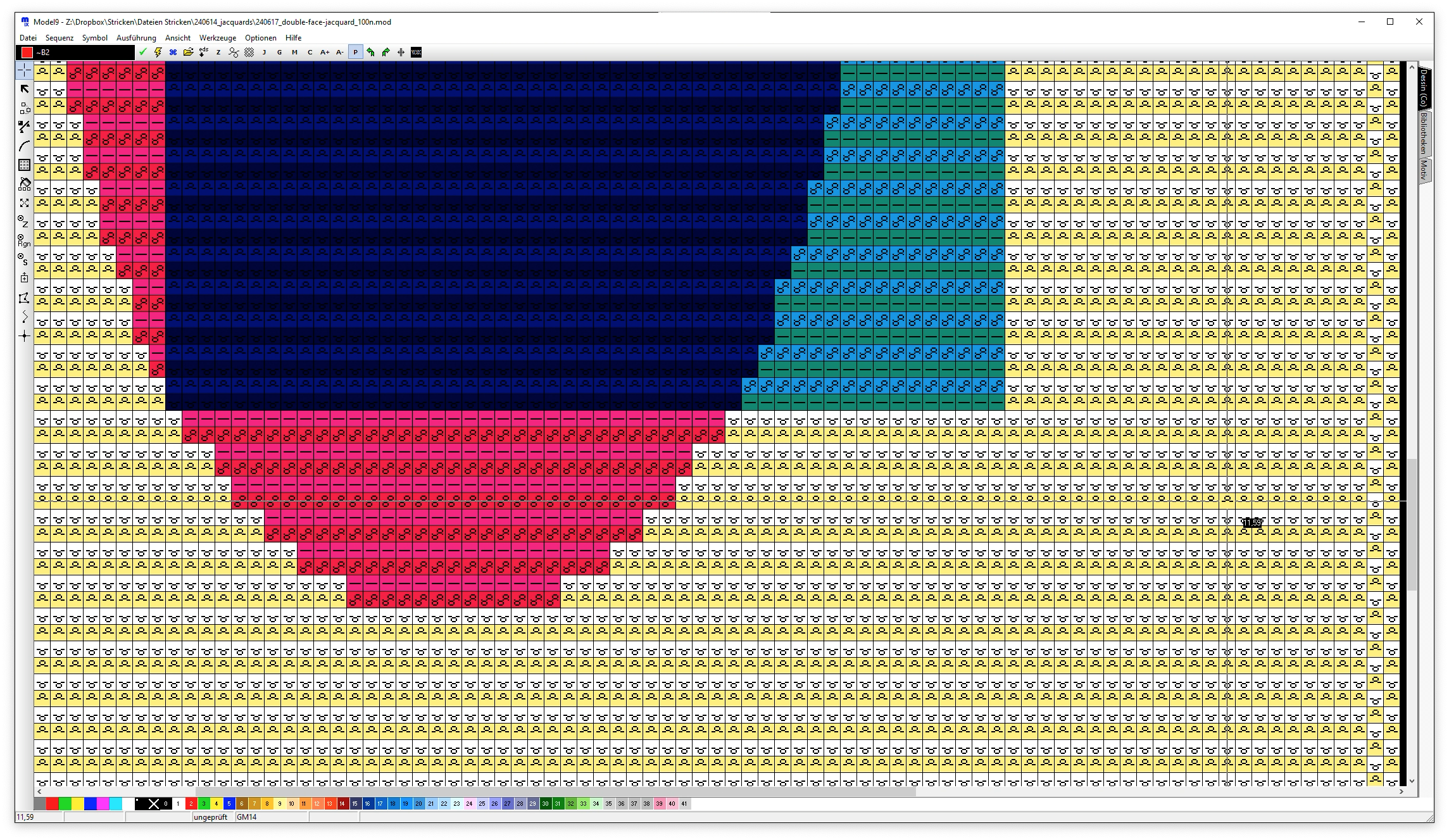

BMP speichern und in Model 9 importieren

Farbe 1 MAv Rot

Farbe 2 MAr Grün

2 Fadenführer in abwechselnder Folge

Double Faced Jacquard
zweifarbig
c1 und c2

je ein Bild für Vorder- und Rückseite anlegen
Vorderseite vertikal spiegeln

Vorderseite
c1 = cyan
c2 = weiss

Rückseite
c1 = weiss
c2 = magenta

Bilder übereinanderlegen

Höhe 200% mit Pixelwiederholung

horizontale Streifen 1x1 Pixel in Yellow darüberlegen

Deckkraft 50% multipliziert

ergibt 6 Farben

weiss = MAv
gelb = MAr
blau = MAvMar
grün = FlotAr
pink = FlotAv
rot = MAvMar (kann in blau umgewandelt werden)
violett = MAr (kann in gelb umgewandelt werden)
schwarz-violett = MAv (kann in weiss umgewandelt werden)

Anleitung dreifarbiger Schlauchjacquard
Triotone

Bild mit 3 Farben muss so aufgebaut sein:

Gerade Reihen: c1 und c2

Ungerade Reihen: c1 und c3

Farbe 1 kommt in jeder Reihe vor, Farben 2 und 3 nur in jeder zweiten Reihe

Farbe 2 gleich umfärben in Farbe 3, so dass das Bild nur noch zweifarbig ist

Dann gleich weitermachen wie für Schlauchjacquard bis und mit Schritt 5

1
